Salut! En tant que fournisseur de capteurs solaires thermiques, on me demande souvent comment calculer le gain de chaleur de ces astucieux appareils. C'est un aspect crucial, surtout si vous cherchez à tirer le meilleur parti de votre système d'énergie solaire. Alors, allons-y et décomposons-le étape par étape.
Tout d’abord, qu’est-ce qu’un capteur solaire thermique exactement ? Eh bien, c'est un appareil qui capte la lumière du soleil et la convertit en chaleur. Il en existe différents types, comme les collecteurs plats et les collecteurs à tubes sous vide. Ces capteurs sont utilisés dans diverses applications, du chauffage de l'eau de votre maison à la fourniture de chaleur pour les processus industriels. Et si vous êtes intéressé par certains des systèmes que nous proposons, consultez notreSystème de chauffage de l'eau solaire à caloducetSystème de chauffe-eau solaire intelligent.
Parlons maintenant des facteurs qui affectent le gain de chaleur d'un capteur solaire thermique. Le premier et le plus évident est le rayonnement solaire. La quantité de lumière solaire qui atteint le capteur est un déterminant majeur de la quantité de chaleur qu'il peut générer. Le rayonnement solaire varie en fonction de votre emplacement, de l'heure de la journée et de la saison. Par exemple, si vous êtes dans un endroit ensoleillé comme l’Arizona, vous recevrez plus de rayonnement solaire qu’un endroit avec beaucoup de nuages, comme Seattle.
L'orientation et l'inclinaison du collecteur jouent également un rôle important. Idéalement, un capteur solaire thermique devrait être orienté vers le sud dans l’hémisphère nord et vers le nord dans l’hémisphère sud pour capter le plus de lumière solaire tout au long de la journée. L'angle d'inclinaison doit être ajusté en fonction de votre latitude. Une bonne règle de base consiste à régler l’angle d’inclinaison égal à votre latitude plus 15 degrés en hiver et à votre latitude moins 15 degrés en été. De cette façon, vous pouvez maximiser la quantité de lumière solaire frappant le collecteur à différents moments de l’année.
L'efficacité du collecteur est un autre facteur clé. L'efficacité est une mesure de la capacité du capteur à convertir la lumière du soleil en chaleur. Cela dépend des matériaux utilisés, de la conception du collecteur et de sa qualité d'isolation. Les collecteurs de haute qualité sont généralement plus efficaces, ce qui signifie qu'ils peuvent générer plus de chaleur avec la même quantité de lumière solaire. Vous pouvez trouver notre haut de gammeChauffe-eau solairesqui sont conçus pour une efficacité élevée.
Bon, passons maintenant au calcul proprement dit du gain de chaleur. La formule de base pour calculer le gain thermique (Q) d'un capteur solaire thermique est la suivante :
Q = A × I × η × cos(θ)
Où:
- A est la zone d'ouverture du collecteur (la zone qui reçoit réellement la lumière du soleil). Vous mesurez cela en mètres carrés.
- I est l'irradiance solaire (la quantité d'énergie solaire par unité de surface). Elle est généralement exprimée en watts par mètre carré (W/m²). Vous pouvez trouver des données sur l’irradiation solaire pour votre emplacement à partir de stations météorologiques ou de ressources en ligne.
- η est le rendement du collecteur. Il s'agit d'une valeur décimale. Par exemple, si un collecteur a un rendement de 50 %, η = 0,5.
- cos(θ) est le cosinus de l'angle d'incidence. L'angle d'incidence est l'angle entre les rayons du soleil et la normale (perpendiculaire) à la surface du capteur. Lorsque les rayons du soleil frappent directement le collecteur (θ = 0°), cos(θ)=1. À mesure que l’angle augmente, le cos(θ) diminue, ce qui signifie que moins de lumière solaire est absorbée par le collecteur.
Passons en revue un exemple pour rendre cela plus clair. Supposons que vous disposiez d’un capteur solaire thermique avec une surface d’ouverture de 2 mètres carrés. L'irradiation solaire dans votre région est de 800 W/m² et l'efficacité du capteur est de 0,6. A une certaine heure de la journée, l'angle d'incidence est de 30°.
Tout d’abord, nous calculons le cos(30°), qui est d’environ 0,866.
Ensuite, nous insérons les valeurs dans la formule :
Q = 2 × 800 × 0,6 × 0,866
Q = 2 × 800 × 0,5196
Q = 831,36 watts
Cela signifie qu'à ce moment précis, le collecteur génère 831,36 watts de chaleur.
Mais attendez, il y a plus ! Dans des situations réelles, d'autres facteurs peuvent affecter le gain de chaleur. Par exemple, les pertes de chaleur du capteur vers le milieu environnant. Ces pertes peuvent se produire par conduction, convection et rayonnement. Pour tenir compte de ces pertes, vous devrez peut-être apporter quelques ajustements à vos calculs.
Les pertes par conduction se produisent lorsque la chaleur est transférée à travers les matériaux du capteur vers le cadre ou d'autres pièces en contact avec l'environnement plus froid. Les pertes par convection se produisent lorsque l'air circule sur la surface du capteur et évacue la chaleur. Les pertes par rayonnement sont dues à l’émission de rayonnement infrarouge depuis la surface du capteur.
Pour réduire ces pertes, les collecteurs sont souvent isolés. Une isolation de haute qualité peut améliorer considérablement les performances du capteur en réduisant la quantité de chaleur qui s'échappe.
Un autre élément à prendre en compte est la différence de température entre le capteur et l’environnement. Plus la différence de température est grande, plus les pertes thermiques sont importantes. Ainsi, si vous utilisez le collecteur pour chauffer de l'eau à une température très élevée, vous devrez faire plus attention à minimiser les pertes de chaleur.
En plus du calcul de base du gain de chaleur, vous souhaiterez peut-être également calculer le gain de chaleur quotidien ou annuel. Pour ce faire, vous devrez intégrer le gain de chaleur dans le temps. Vous pouvez le faire en prenant des mesures ou en estimant l’irradiation solaire et l’angle d’incidence à différents moments de la journée, puis en additionnant les gains de chaleur.
Pour le gain de chaleur quotidien, vous pouvez diviser la journée en intervalles de temps plus petits (par exemple, toutes les heures) et calculer le gain de chaleur pour chaque intervalle à l'aide de la formule dont nous avons parlé plus tôt. Ensuite, vous additionnez toutes ces valeurs pour obtenir le gain de chaleur quotidien total.
Pour le gain de chaleur annuel, vous devrez répéter ce processus pour chaque jour de l'année, puis additionner les gains de chaleur quotidiens. Cela peut être un peu plus compliqué, mais cela vous donne une meilleure idée de la quantité de chaleur que le capteur peut générer sur une période plus longue.
Si vous êtes encore un peu confus ou si vous avez des questions spécifiques sur le calcul du gain de chaleur pour votre situation particulière, ne vous inquiétez pas. Nous sommes là pour vous aider ! En tant que fournisseur de capteurs solaires thermiques, nous disposons d’une équipe d’experts qui peuvent vous accompagner dans tous vos calculs et vous proposer les meilleures solutions pour vos besoins en énergie solaire.

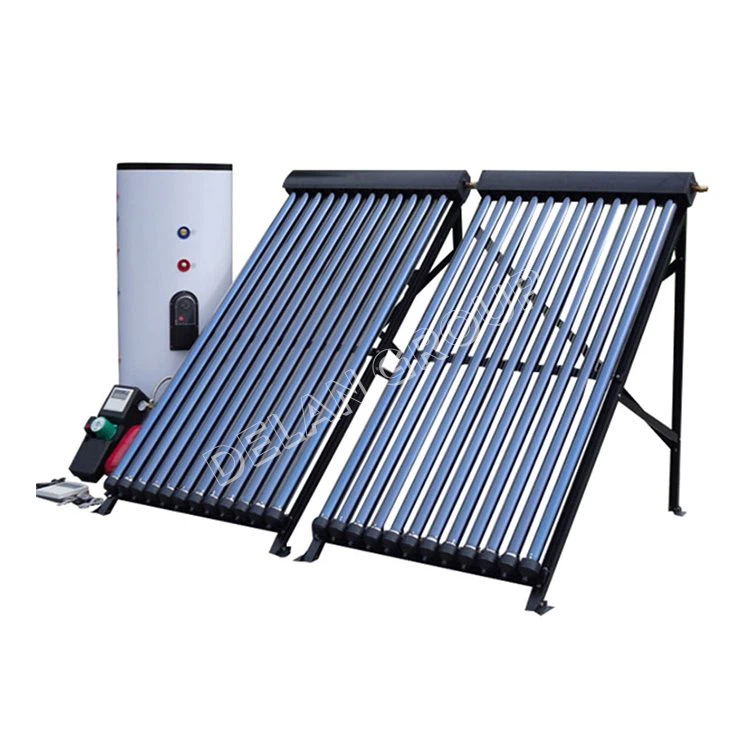

Que vous soyez un propriétaire cherchant à chauffer votre eau plus efficacement ou un propriétaire d'entreprise ayant besoin d'un système de chauffage solaire à grande échelle, nous avons ce qu'il vous faut. NotreChauffe-eau solairessont conçus pour être fiables, efficaces et rentables.
Si vous souhaitez acheter nos capteurs solaires thermiques ou en savoir plus sur nos produits, nous serions ravis de discuter avec vous. Contactez-nous simplement et nous pourrons entamer une discussion sur vos besoins et sur la manière dont nos produits peuvent y répondre. Nous sommes toujours heureux de vous aider à tirer le meilleur parti de l'énergie solaire.
Références
- Duffie, JA et Beckman, WA (2013). Ingénierie solaire des procédés thermiques. John Wiley et fils.
- Kreith, F. et Goswami, DY (2012). Principes du transfert de chaleur. Cengage l’apprentissage.
